充电
铅酸蓄电池充电特性（恒压恒流充电）可举例如下：
恒压情况下电流冲带你特性例图：

如图(一)所示à
为了充分发挥铅酸蓄电池特性，建议恒压充电。

放电
a)放电电流和充电中止电压
推荐6V和12V电池的中止电压与放点率的对应关系，如下图所示。放点电流越小，电池内的活性物质工作越有效率。因此设置较高放电中止电压可控制过放电。相反，如果大电流放电，放电中止电压设置较低。（注）所给出的放电中止电压为推荐数值

b)放电温度
1)放电时环境温度控制在5°F到122°F(-15℃到50℃)原因如下;
2)电池的化学反应将化学能转换成电能，温度低则降低了电化学反应，因此，当温度低于5 °F时，可放电容量将急剧下降，温度高于122°F时会造成电池外壳变形或使用寿命缩短。
c)温度对放电特性的影响
电池的可放电容量随循环环境温度和放电电流变化如下图所示：

放电容量与环境温度和放电电流：
d)放电电流
电池放电容量表示为20小时率(标称容量).为设备选择电池时,电池的放电电流须介于20小时率的1/20到3倍之间,超出这个范围会导致放电容量的显著减少或重复放电次数,当电池在放电时超出这个范围,请马上咨询"大华".
(注)一些装有内置调温器的铅酸蓄电池,当温度104°F(40℃),电流超过时,调温器可自动切断电路.因此最大放电电流必须小于4A或2CA。
e)放电深度
放电深度是电池的放电状态，用放出的容量和标称容量的比例表示。

储存
a)储存条件
当电池储存时注意以下条件：
(1)环境温度5°F到104°F(-15℃到40℃)(最好低于86°F(30℃))
b)自放电及重新充电
储存时，电池因自放电逐渐损失容量，因此储存后的容量低于初期容量。循环使用时，可通过重复充放电来恢复电池容量。涓流使用时，持续充电48小时候到72小时。
c)重新充电(辅助充电)

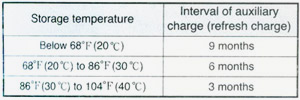

当电池须存放3个月或更长时间时，根据下表的推荐，时间，阶段性给电池充电。电池存放时间避免超过12个月。

d)存放的剩余容量
测试开路情况下，电池在特定温度储存一段时间再充满电后的剩余容量如下图所示，自放电率与储存的环境温度关系密切，温度越高，储存后的剩余容量越少，温度每升高50°F(10℃)，自放电率几乎增加1倍。
剩余容量测试结果：

e)开路电压VS剩余容量
电池剩余容量可以从测量到的开路电压数值大概估算出。
开路电压VS剩余容量77°F(25℃)


环境条件
推荐电池充电、放电、储存的温度范围列表如下：

电池寿命
a)循环寿命
电池的循环寿命(循环次数)依赖于每次放电的深度。放电越深，循环寿命越短(循环次数越少)，在相同放电电流的情况下，电池循环寿命(循环次数)也与其他一些因素相关，例如：电池类型、充电方式、环境温度，充电放电间隔时间，在不同充电放电条件下，典型电池循环寿命特性如下图所示。
该数据是在装备精良的实验室测试并且是典型的。
循环次数根据每种电池型号不同而不同。
循环次数的数据在真实情况下也会与下表不同。
循环寿命VS放电深度


恒压循环寿命特性(DH2.3-12)


快速充电循环寿命特性(DH2.3-12)


b)涓流(浮充)寿命
电池浮充寿命在很大程度与电池所使用的设备的环境温度相关，也与电池的类型，充电电压和放电电流相关。相应的图表表明温度对电池浮充寿命的影响，电池浮充寿命特性举例如下，在应急灯内的电池寿命测试结果。
温度对浮充寿命的影响


温度在122°F(50℃)时，浮充寿命特性

电池终端（英文：Battery terminal ）
